Розміщення у простінках між вікнами

Це правила і кейси розміщення рекламних конструкцій у простінках між віконними та дверними прорізами. Розміщення над вікнами це – окремий документ.

Загальні терміни і визначення:

Фасадні конструкції – вивіска, табличка, або рекламні засоби у разі розташування їх на фасаді будівлі (споруди).
Площа фасадної конструкції – площа ії лицьової частини  чи сукупності елементів.
Фасад – зовнішня частина будинку, споруди з усіма елементами від покрівлі до вимощення. За орієнтуванням фасади поділяються на головний, боковий, вуличний, дворовий тощо.
Простінок – частина фасаду між віконним прорізом, дверним прорізом, або між ними та кутом будівлі.
Дверний проріз – проріз у стіні, перегородці для монтажу дверного блока, конструкція якого передбачає також улаштування монтажного шва та Стрічкове засклення встановлення наличників – згідно з ДСТУ Б В.2.6-23:2009.
Віконний проріз – проріз у стіні (покрівлі) для монтажу одного або декількох віконних блоків, конструкція якого передбачає також улаштування монтажного шва та встановлення косяків, зливів, підвіконня – згідно з ДСТУ Б В.2.6-23:2009.
Архітектурний елемент – конструктивний або декоративний елемент, який бере участь у формуванні структури й зовнішнього вигляду будівлі чи споруди.

Це ключові терміни і визначення які використовуються в поясненнях.

---

Розміри елементів групи

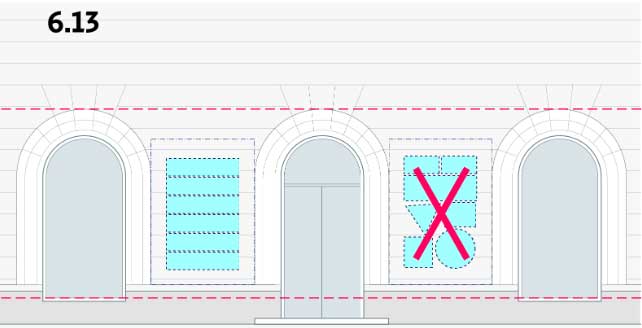

п. 6.13 Усі елементи конструкції, розміщені як група невеликих табличок в простінку, мають бути однакового розміру, форми, способу виконання та встановлення.

Хаотичне розміщення табличок не допустиме. Бажано дотримуватись єдиного стилю і розміру табличок.

---

Відступи при розміщенні групи елементів вертикально

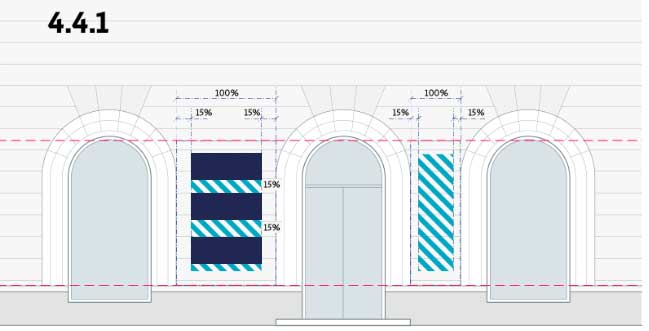

п. 4.4.1 У простінку поряд із дверним прорізом або вхідним прорізом цокольного або першого поверху приміщення, з відступом від усіх прилеглих архітектурних елементів не менше ніж 15% від ширини простінка, на якому розміщено конструкцію. Якщо поруч з дверним прорізом розташовані вікна цокольного поверху, низ конструкції, що знаходиться на простінку, не повинен бути нижче  за верхню позначку віконного отвору цокольного поверху.

Ширина прорізу 1 метр – відступи по периметру 15см., відступи між табличками також 15см.
Також варто врахувати площу простінку і площу конструкції, це описано у п. 6.3.1 та п. 6.3.2.
Товщина конструкції не більше 130мм. при розміщенні в простінку цокольного або першого поверху.

Що треба врахувать?

---

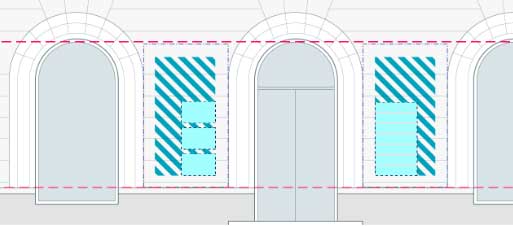

Група табличок на вході

п. 4.4.10 Якщо в будівлі вхідний проріз є спільним входом до  кількох суб’єктів господарювання, фасадна конструкція розміщується поруч із входом як група невеликих табличок з урахуванням вимог п. 6.13.

Дозволена площа розміщення у простінку в межах відступів 15% від прорізу. Таблички мають розміщуватись впорядковано (не хаотично). Варто дотримуватись єдиного стилю і розміру табличок.

---

Відступи при розміщенні групи горизонтальних елементів

Регулюється п. 6.3.2 – відступи між конструкціями розташованими між конструкціями розташованими з горизонтальною орієнтацією не менше 200% ширини однієї конструкції.

Важливо – мова йдеться не про вертикальне і горизонтальне розміщення рекламних конструкцій між собою, а саме позиціонування самої конструкції.
Площа кожної конструкції не більше 2,5 кв. м., а сумарна площа всіх конструкції:
– в зоні А – не більше 20% площі простінку
– в зоні Б, В – не більше 40% площі простінку
Це правило стосується розміщенню у простінках, правило не діє при розміщенні над віконними і дверними прорізами.

Що треба врахувать?

---

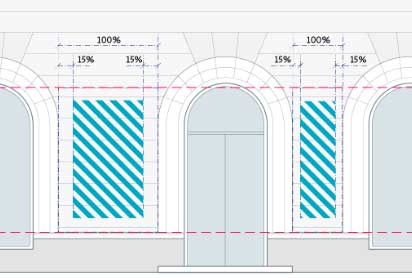

Відступи для конструкції у простінку S<3 кв. м.

п. 6.3.1. Якщо фасадну конструкцію розміщено в простінку та її площа не перевищує 3 кв. м, відступи від усіх прилеглих елементів до конструкції повинні становити не менше ніж 15% ширини доступного простору по горизонталі.

Визначається у п. 6.3.1. дизайн-коду
У цьому випадку відступи мають складати 15% ширини доступного простору по горизонталі.
Мова йде саме за площу простінку.

---

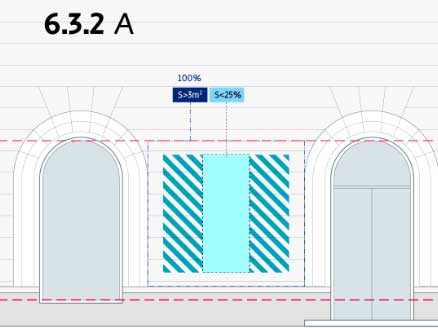

Відступи для конструкції у простінку S>3 кв. м.

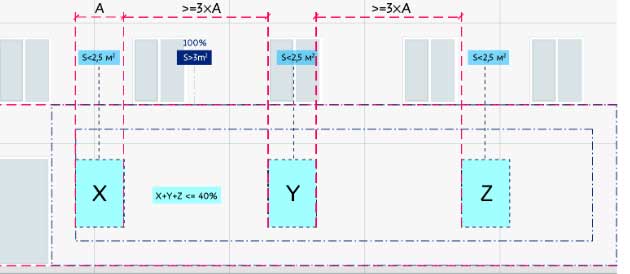

п. 6.3.2. Якщо доступна площа простінка становить понад 3 кв. м, сумарна площа конструкцій в межах Зони А повинна становити не більше 20%, у зонах Б та В – не більше ніж 40% доступного простору, максимальна площа рекламної конструкції повинна бути не більш 2,5 кв. м. Відступ від усіх прилеглих архітектурних елементів — не менше ніж 20% вертикальної відстані доступної площі. Відступи між конструкціями розташованими з вертикальною орієнтацією повинні бути не менше 300% ширини однієї конструкції, між конструкціями розташованими з горизонтальною орієнтацією не менше 200%. Освітлення та підсвічування таких конструкцій повинно здійснюватися з дотриманням вимог п. 7.1.1 цих Принципів.

Якщо площа простінку більше 3 кв. метрів (п. 6.3.2.):
– відступи від межі прорізу до конструкції мають складати 20% незалежно від зони;
– розмір конструкції зона А – не більше 20% площі простінку;
– розмір конструкції зона Б, В – не більше 40% площі простінку;
– у всіх зона площа вивіски має бути не більше 2,5 кв. м.
